مدل: FR-430E · FR-430D
رلهی آشکارساز شعله با سنسور UV یا یونیزاسیون
وجود شعله را در توربین، کوره و بویلر تشخیص میدهد. مدل E با سنسور فرابنفش (UV) کار میکند و مدل D با الکترود میلهای (Flame Rod) که یونیزاسیون ناشی از احتراق را میسنجد. شمار زیادی از آن در صنایع نفت و گاز کار میکند.
ویژگیها
- دو کنتاکت باز و بستهی جدا با جریان نامی 2A
- سوکت اندازهگیری جریان سنسور روی دستگاه، سیگنال شعله را برحسب میکروآمپر نشان میدهد
- خطای شعله را در کمتر از ۲ ثانیه تشخیص میدهد
- واحد کنترل ماژولار است و برای تعمیر یا تعویض از پایه جدا میشود
- چراغ وضعیت رله و ترمینالهای بزرگ در جعبهی صنعتی
کاربردها
- توربینهای گازی صنعتی
- بویلر و کوره
نمونهی نصبشده در
ولتاژ، ابعاد یا رابط دیگری لازم دارید؟ دستگاه را مطابق مشخصات شما طراحی و تولید میکنیم. برای استعلام قیمت، درخواستتان را در گفتوگو با آتیرام ثبت کنید.
استعلام قیمتکاتالوگ و تصاویر محصول
برای دیدن هر برگه در اندازهی کامل، روی آن بزنید.

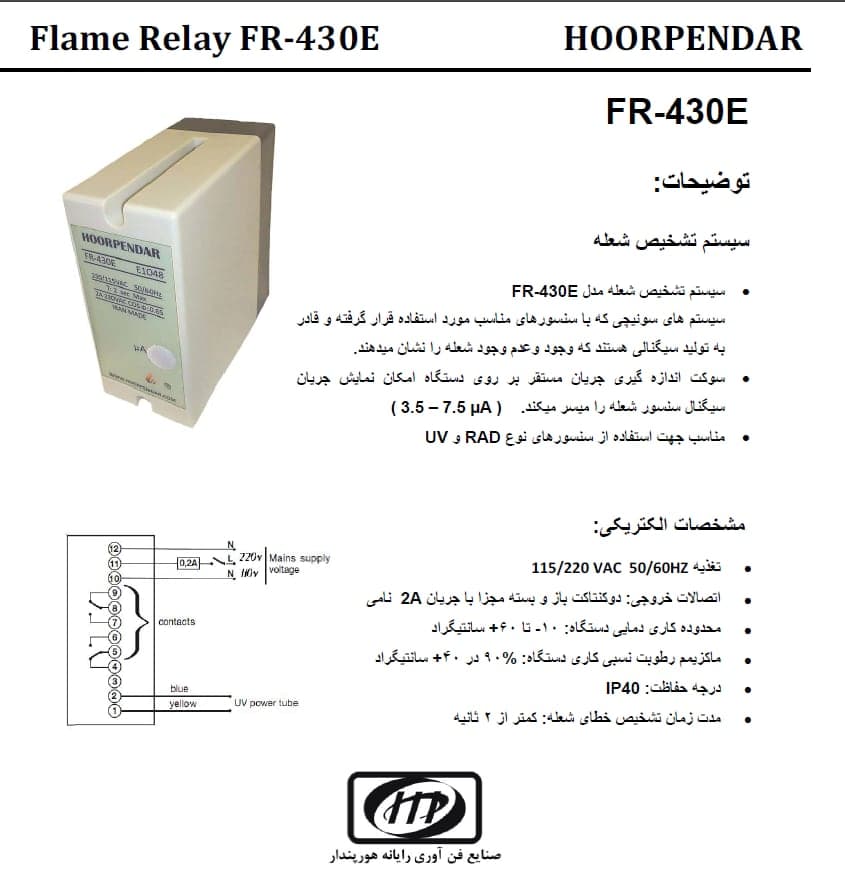

کاتالوگ FR-430E با نقشهی سیمبندی

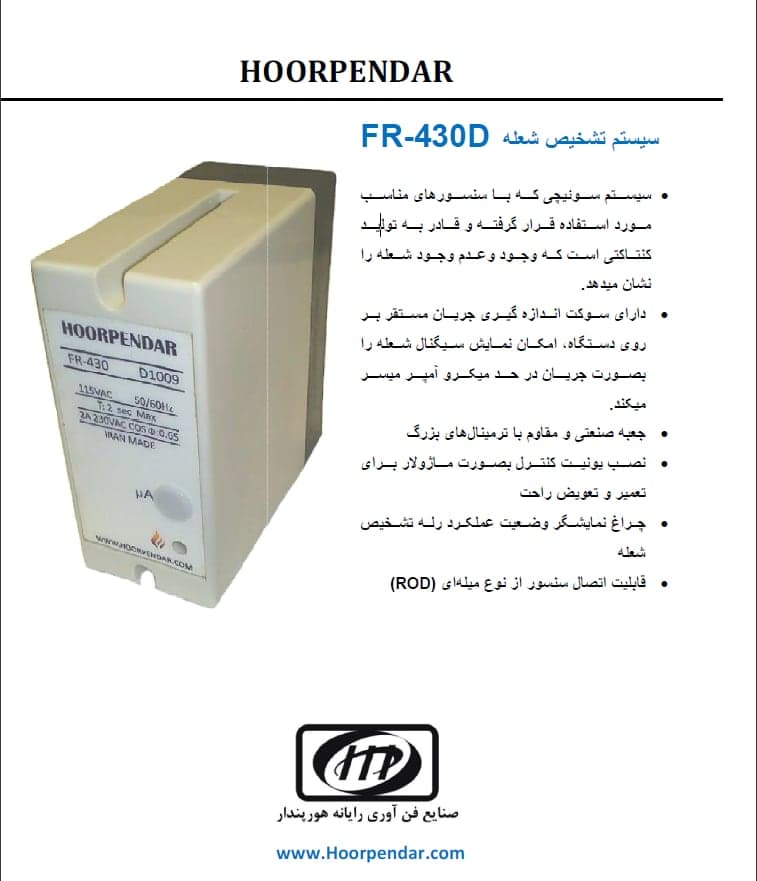

کاتالوگ FR-430D

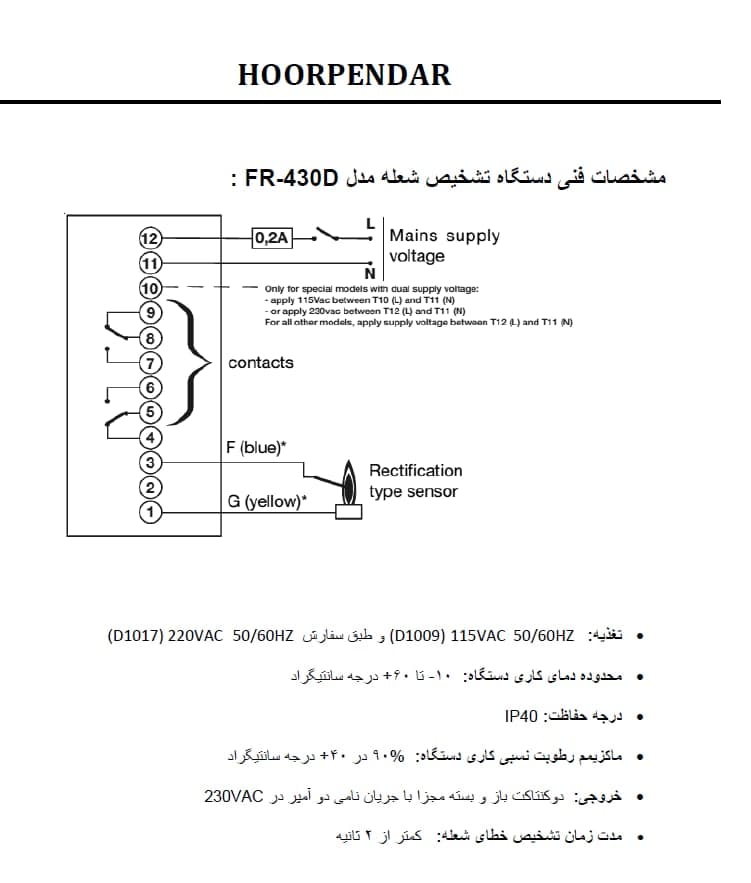

مشخصات فنی و سیمبندی FR-430D
مشخصات فنی
| تغذیه | 115 or 220 V AC, 50/60 Hz |
|---|---|
| خروجی | 2 × NO/NC, 2 A |
| جریان سیگنال شعله | 3 – 6 µA (D), 3.5 – 7.5 µA (E) |
| زمان تشخیص خطای شعله | < 2 s |
| دمای کار | -10 to +60 °C |
| رطوبت | up to 90 % at 40 °C |
| درجهی حفاظت | IP40 |
